江苏骏成电子有限公司光伏发电安装成功
时间:22-11-08来源:江苏骏成电子科技股份有限公司 作者:Admin 点击:1500

一、工程概况:
.项目名称:江苏骏成电子有限公司486.2kWp屋顶分布式光伏发电项目
.建设单位:江苏金屋顶电力科技有限公司
.项目选址:江苏省句容市华阳西路99号
.项目类型:并网型屋顶光伏发电系统
.日照小时数:年平均日照时数1300小时
.地理位置:北纬31.96°,东经119.15°
.本项目共2个屋面,共2个子系统,装机容量为486.2kWp

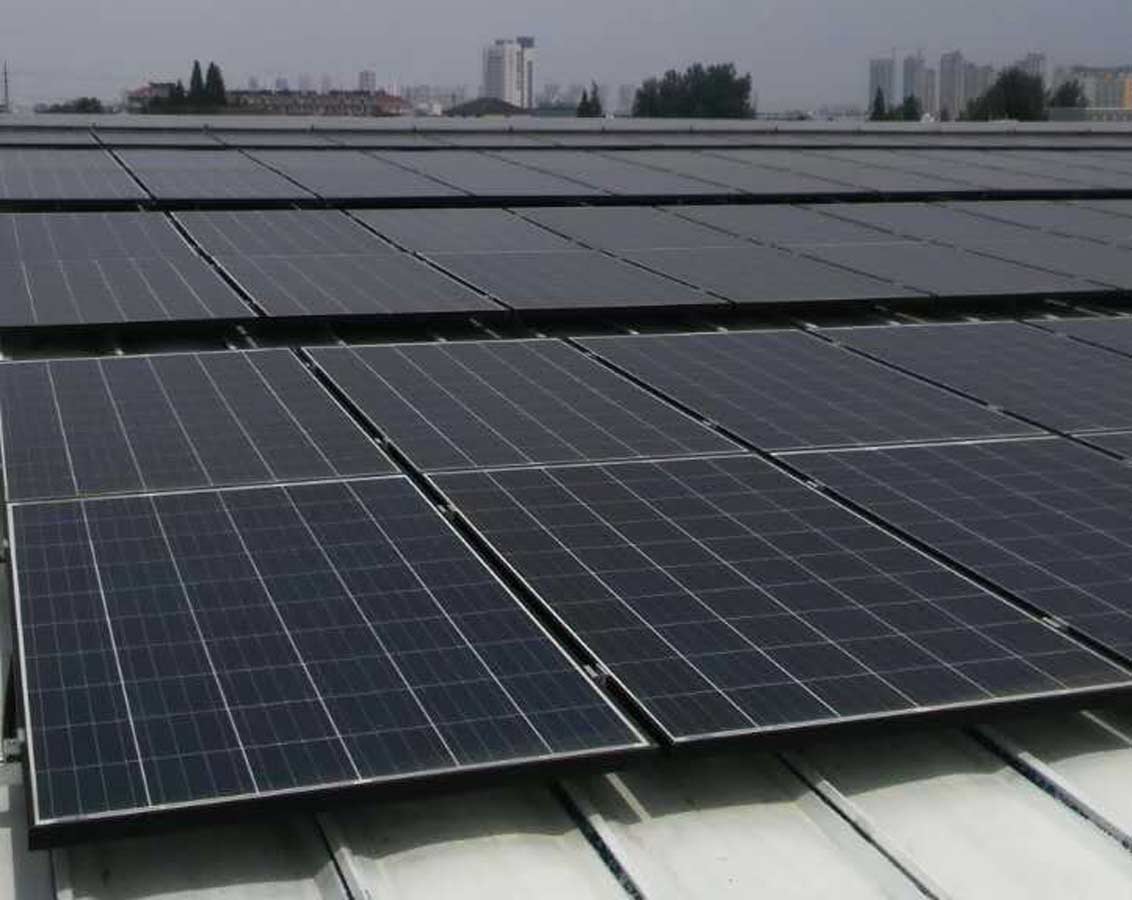

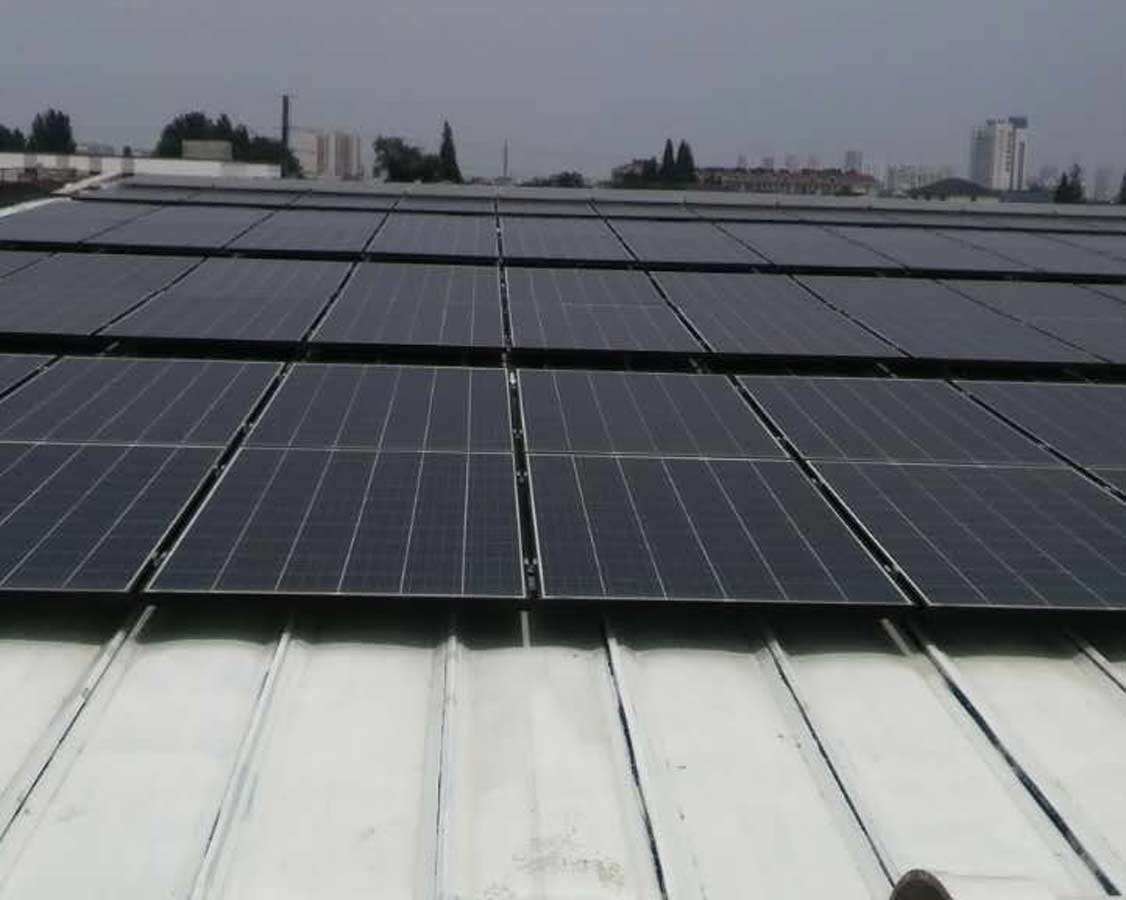

.本工程项目系统共铺设太阳能组件1870块,在江苏骏成电子有限公司厂房屋面不知太阳能电池板,光伏组件随屋面平铺安装,经计算采用22一串的电气连接方式,组串在屋面就近接入相应逆变器,再接入相应交流汇流箱,本工程共使用8台60kWp组串逆变器。
二、设计依据:
.《国家电网公司光伏电站接入电网技术规定(试行)》
.《项目可行性研究报告和设计合同》
.《电网公司接入系统方案》
.《一次专业相关图纸》
.DLT 5137-2001《电测量及电能计量装置设计技术规程》
.DL/T5136-2001《火力发电厂、变电所二次接线设计技术规程》
.DL/T5222-2005《半导体及电器选择设计技术规定》
三:设计范围、
.计量部分,断路器控制部分
.此套图纸适用于新设计之并网点低压开关柜。
四.并网点选择要求:
.本系统为380V并网系统,所发电量由用户优先使用,不足部分由电网供应,在用户低负荷多余电量可逆淡至公网.
.本系统原则采用2回路并网,共用8台60kWp组串式逆变器,共486.2kWp.
.新增固定式光伏并网柜2面.
.光伏电站并网柜与用户侧低压进行并网.
五.光伏发电系统主要设备:
.计量表:本系统采用四象限峰,平,谷,计量,计量表精度为0.2S以上,具备三相电流不平衡监测功能及通讯功能;
.互感器:计量互感器精度采用0.2S级,测量互感器采用0.5级;
.并网柜1内断路器:四极框架断路器,控制电源AC220V,1600/630A,带通讯功能;
   并网柜2内断路器:四极框架断路器,控制电源AC220V,1600/400A,带通讯功能;
.电能质量在线监测装置安装在用户侧10KV进线处;
 六.柜体电气安装技术要求:
.柜内接线由厂家完成,电流,电压,控制,通讯应按国家标准选用绒截面;
.原则:采集量,控制量,通讯量信号应当上端子排,已便检修与安全;
.柜体安装调试期间,生产厂家应到场技术指导;
 七.施工注意安全事项:
.安装施工单位严格按照国家有关施工规程,施工规范进行施工.
.施工安装前,施工单位应对整套电气施工图纸进行全面的了解,不祥之处应及时与设计单位及开关柜生产厂家联系.
.余电上网电能计量改造事宜,依照当地电力公司的要求执行.
.未尽事宜请按国家现行有关施工验收规范执行.
